Il ricetrasmettitore Pluggable 1-400G del modulo di SFP della forma piccola valuta lo Sc 10-100km Diatance di LC
Dettagli:
| Luogo di origine: | Guangdong, Cina |
| Marca: | KEXINT |
| Certificazione: | CE/ROHS/ISO9001 |
| Numero di modello: | KXT-GE-LX-BIDI |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 10 pezzi |
|---|---|
| Prezzo: | 10 - 99 pieces $12.76; 100 - 999 pieces $11.14; >= 1000 pieces $10.68 |
| Imballaggi particolari: | Scatola interna + scatola esterna |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100000 pezzo/pezzi alla settimana |
|
Informazioni dettagliate |
|||
| Tasso di dati: | 1G 1.25G 10G 40G 100G 400G | Lunghezza d'onda: | 850/1310nm/1550nm |
|---|---|---|---|
| Colore: | argento | Distanza: | 10/20/60/80/100 di chilometro |
| Tipo della fibra: | MP MILLIMETRO | Tipo del connettore: | LC/SC/MPO |
| dimensione: | 110*20*20MM | Garanzia: | 2 anni |
| Evidenziare: | Ricetrasmettitore del modulo dello Sc SFP di LC,ricetrasmettitore del modulo di 400G SFP,modulo di SFP di fibra ottica di 100km |
||
Descrizione di prodotto
Descrizione di prodotto

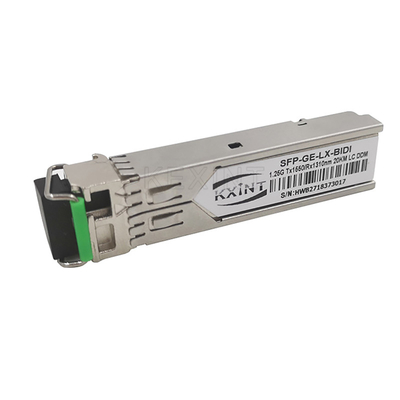

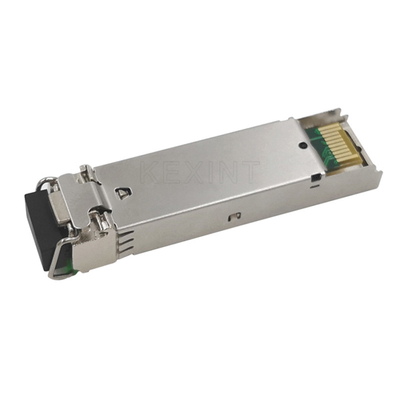

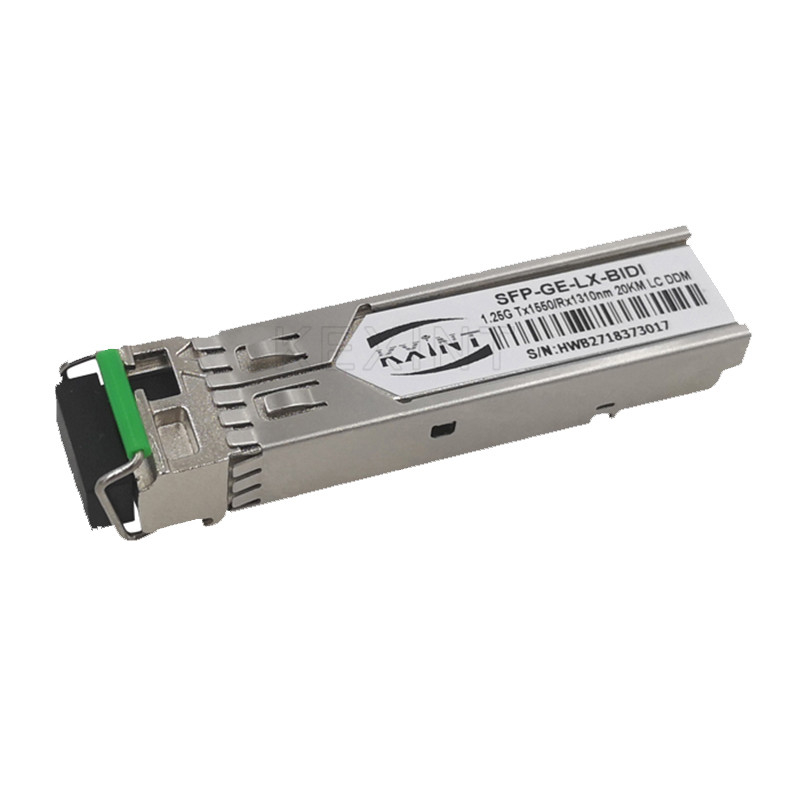

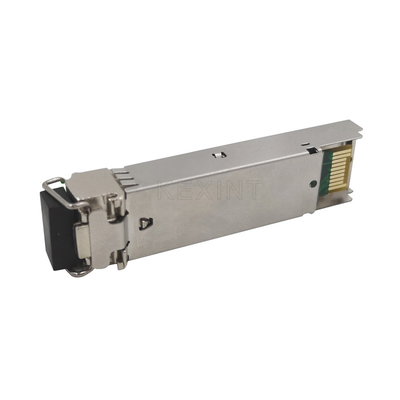

Il piccolo fattore forma che di Kexint BIDI-1.25G-1310/1550nm-10km-LC-DDM i ricetrasmettitori Pluggable (di SFP) sono compatibili con l'accordo Pluggable di Multi-sourcing di piccolo fattore forma (MSA), il ricetrasmettitore consiste di cinque sezioni: il driver di LD, l'amplificatore di limitazione, il monitor diagnostico digitale, il laser di 1310nm FP (il laser di 1550nm DFB) ed il rivelatore fotoelettrico di PIN. La programmazione dei dati fino a 20KM del modulo nella fibra di singolo modo 9/125um.
L'uscita ottica può essere disabile da una logica che di TTL l'input ad alto livello di Tx disattiva ed il sistema anche può disattivare il modulo via I2C. L'errore di Tx è fornito per indicare quella degradazione del laser. La perdita di uscita del segnale (LOS) è fornita per indicare la perdita di segnale ottico dell'input del ricevitore o lo stato di collegamento con il partner. Il sistema può anche ottenere le informazioni di LOS (o collegamento) /Disable/Fault via accesso del registro di I2C.
1) Interfaccia ottica del singolo recipiente dello Sc o di LC compiacente
2) orma Caldo-pluggable di SFP
3) trasmettitore del laser di 1310nm FP; trasmettitore del laser di 1550nm DFB
4) RoHS compiacente e senza piombo
5) fino a 3km su 9/125um SMF
6) recinzione del metallo per EMI più bassa
7) singola alimentazione elettrica 3.3V
8) gamma di temperatura di funzionamento <600mw> commerciale di dissipazione di potere basso 9): 0 - 70
10) monitoraggio diagnostico di Digital facoltativo
Applicazione:
Gigabit Ethernet
Manica della fibra
Applicazione di WDM
I ricetrasmettitori Pluggable di piccolo fattore forma (SFP) sono compatibili con l'accordo Pluggable di Multi-sourcing di piccolo fattore forma (MSA).
Aderiscono simultaneamente a Gigabit Ethernet come specificato in IEEE STD 802,3 e nel Manica della fibra 1x come definito in Rev. FC-PI-2.
10,0. Sono RoHS compiacente e senza piombo.
|
Parametro
|
Simbolo |
Minuto.
|
Tipo.
|
Massimo.
|
Unità
|
Nota
|
|
Potenza di uscita medio
|
PESCE GATTO
|
-9
|
|
-3 |
dBm
|
Nota (1)
|
|
Rapporto di estinzione
|
ER
|
9
|
|
|
dB |
|
|
Lunghezza d'onda concentrare
|
λC
|
1290
|
1310
|
1330 |
nanometro
|
XYT-SFP-BX-U
|
|
1530
|
1550
|
1570 |
XYT-SFP-BX-D
|
|||
|
Larghezza di spettro (RMS)
|
σ
|
|
|
3,5
|
nanometro
|
Laser di FP
|
|
(TX: 1310nm)
|
||||||
|
Rapporto laterale di soppressione di modo
|
SMSR
|
30
|
|
|
dB
|
Laser di DFB
|
|
Larghezza di banda di spettro (- 20dB)
|
σ
|
|
|
1
|
nanometro
|
(TX: 1550nm)
|
|
Trasmettitore FUORI da potenza di uscita
|
POff |
|
|
-45
|
dBm
|
|
|
Linea differenziale impedenza introdotta
|
RIN
|
90
|
100
|
110
|
Ohm
|
|
|
Maschera di occhio dell'uscita
|
Soddisfacente rispetto a IEEE802.3 z (sicurezza dei laser della classe 1)
|
|
Nota (2)
|
|||
|
oggetto
|
valore
|
|
Number di modello
|
KXT-GE-LX-BIDI
|
|
Tipo
|
Modulo di SFP
|
|
Lunghezza d'onda
|
850/1310nm/1550nm
|
|
Tasso di dati
|
1G 1.25G 10G 40G 100G 400G
|
|
Colore
|
Argento
|
|
Distanza
|
10/20/60/80/100 di chilometro
|
|
Tipo del connettore
|
LC/SC/MPO
|
|
Dimensione
|
110*20*20MM
|
|
Descrizione
|
modo di 10GBase-LR SFP+Single
|
|
Tipo della fibra
|
MP MILLIMETRO
|
|
Pacchetto
|
Contenitore di cartone
|
|
Temperatura di funzionamento
|
-40℃~85℃
|
